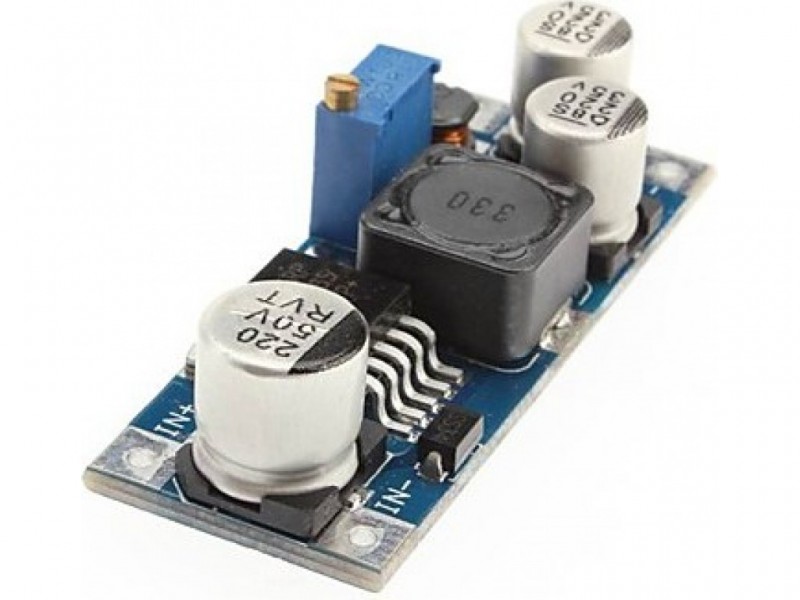

Convertidor DC-DC Input 4 a 40, Output 1.3 a 35V. LM2596

Convertidor de corriente continua a continua (DC-DC) basado en LM2596.

Soporta una corriente de entrada entre 4 y 40V, y una corriente de salida regulable entre 1.3 y 35V.

¿Cómo funciona?

Introducimos en IN, corriente continua (220V no valdrían porque es alterna), por ejemplo de un adaptador de 12V.
En el OUT regulamos moviendo el potencio-metro de la placa y mirando con un polimetro (o tester) el voltaje de salida que queramos, por ejemplo 9V para alimentar un LED.
Por tanto, tendremos una entrada de 12V y una salida estabilizada de 9V.
Ten en cuenta que no podrás sacar nunca más voltaje de salida que de entrada, sólo reducir.

Características técnicas

• Input: DC 4V hasta 40V
• Output: 1.5V hasta 35V
• Corriente máxima: 3A
• Tamaño: 20*14mm
